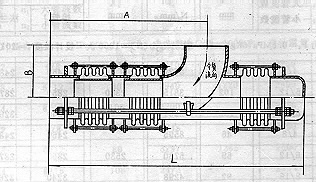

一.结构简图
三、产品结构特点：
此类膨胀节的前部(通道端)有两个工作波纹管,可以吸收来自弯管段产生的横向位移;后部(平衡端)有一个平衡波纹管,它可以吸收来自直管段的轴向位移.当弯管段产生横向位移时,大拉杆上球螺母绕球面垫圈转动,同时大拉杆承受内压的推力,因此该膨胀节常用于泵、罐、压缩机、汽轮机出口处，以减少对上述设备的作用力。
四、安装使用注意事项：
1.内衬筒方向应与介质流向一致(膨胀节上有流向标志);
2.现场安装完后,须拆除小拉杆;
3.为了减少支座受力,产品在安装时可进行”预变形”.轴向即可预拉或预压;横向即进行冷紧,冷紧是取实际补偿量的一半即1/2Y,在横向变形的反方向进行冷紧。
|
公称
通径
DN
mm
|
通道端波数
nt
|
平衡端波数
np
|
补偿量 mm
|
轴向单波刚度
Kx0
N/mm
|
横向总刚度
Ky
N/mm
|
尺寸 mm
|
产品长度L mm
|
产品
类型
|
|
轴向
X0
|
横向
Y0
|
A
|
B
|
|
联接型式
|
|
接管J
|
法兰F
|
|
设计压力Pd=0.2Mpa(2kgf/cm2)疲劳寿命N=105次 设计温度 t=20℃ 工作温度≤150℃
|
|
1000
|
8
（4+4）
|
6
|
30
|
30
|
1393
|
71
|
3090
|
1020
|
4790
|
4802
|
QPHS
|
|
1100
|
1490
|
91
|
3190
|
1120
|
4965
|
4977
|
|
1200
|
1594
|
114
|
3290
|
1220
|
5140
|
5152
|
|
1300
|
1700
|
142
|
3390
|
1320
|
5315
|
5327
|
|
1400
|
10（5+5）
|
7
|
1807
|
101
|
3780
|
1420
|
5870
|
5882
|
|
1500
|
1590
|
102
|
3880
|
1520
|
6045
|
6057
|
|
1600
|
1682
|
94
|
4180
|
1620
|
6436
|
6448
|
|
1700
|
1774
|
111
|
4340
|
1720
|
6761
|
6773
|
|
1800
|
1867
|
130
|
4440
|
1820
|
6936
|
6948
|
|
1900
|
1960
|
151
|
4540
|
1920
|
7111
|
7123
|
|
2000
|
2858
|
243
|
4640
|
2020
|
7286
|
7298
|
|
设计压力Pd=0.6Mpa(6kgf/cm2)疲劳寿命N=105次 设计温度 t=20℃ 工作温度≤150℃
|
|
700
|
8
（4+4）
|
6
|
20
|
20
|
2651
|
154
|
2288
|
700
|
3765
|
3777
|
QPHSK
|
|
800
|
2811
|
208
|
2388
|
800
|
3940
|
3952
|
|
900
|
2974
|
176
|
2688
|
900
|
4315
|
4327
|
|
1000
|
10（5+5）
|
7
|
30
|
30
|
4106
|
236
|
2890
|
1000
|
4702
|
4714
|
|
1100
|
4382
|
211
|
3198
|
1100
|
5085
|
5097
|
|
1200
|
4680
|
265
|
3298
|
1200
|
5260
|
5272
|
|
1300
|
4985
|
242
|
3648
|
1300
|
5735
|
5747
|
|
1400
|
4021
|
226
|
3748
|
1400
|
5910
|
5922
|
|
1500
|
4261
|
209
|
4048
|
1500
|
6295
|
6307
|
