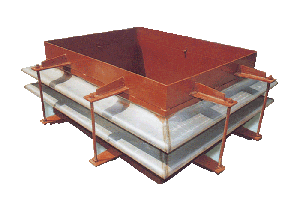

金属波纹方角补偿器TFFJ
规格:任意尺寸
|
金属波纹方角补偿器TFFJ
规格:任意尺寸
|
矩形圆角膨胀节可以制成单向量热位移单体膨胀节，也可以加入相应结构件组成适应复杂力系的三维补偿膨胀节。
1、本产品边角以大圆弧过渡构成矩形断面，边角过角段应力水平降低，根除了变形死角和产品在线运行时整体均匀变形，因而降低区域性高应力破坏风险，延长了产品的使用寿命。
2、本产品在整体不失稳和保持基本工作刚度条件下降低管系推力，提高了产品的热补偿能力，达到降低管线建设中柔性件投入成本。
3、由于几何形状的适应性变更，本产品在外加拉应力、压应力和交变应力作用下能处在良性力系中可靠工作，回避了局部应力风险区，在含有H2SO、CO、H2烟气气氛中工作时，有效改善了应力腐蚀裂（SEE）和腐蚀疲劳断裂（CFF）的恶化趋势，在不影响使用寿命前提下，提高了产品的热循环许用次数。
4、本产品在波纹管焊装时，焊缝可以远离圆弧切点，在矩形单边长小于2M时，焊缝可以减少一道，焊缝对口错边量降低，产品任一位置波纹管断面形状和波纹包线络长误差极小，波纹成形，拉弯成形丰满圆滑。
5、本产品拐角处圆弧钢板焊装加固，接口以槽钢制做结构件，增强了产品结构刚度，且整体产品线条流畅，外观亮丽。
|
"V"型弯段主要参数 |
|
品名 |
型号 |
波数 |
波高
Hmm |
波距
Qmm |
壁厚
Tmm |
内半径
Rmm |
外半径
Rmm |
内弧长
Lmm |
外弧长
Lmm |
|
弯段 |
V |
双 |
216 |
86 |
2.5 |
600 |
816 |
942 |
1282 |
|
弯段 |
V |
单 |
216 |
86 |
2.5 |
600 |
816 |
942 |
1282 |
|
弯段 |
V |
双 |
108 |
59 |
1.5 |
300 |
408 |
471 |
641 |
|
弯段 |
V |
单 |
108 |
59 |
1.5 |
300 |
408 |
471 |
641 |
|
|
"U"型弯段主要参数 |
|
品名 |
型号 |
波数 |
波高
Hmm |
波距
Qmm |
壁厚
Tmm |
内半径
Rmm |
外半径
Rmm |
内弧长
Lmm |
外弧长
Lmm |
|
弯段 |
U |
四 |
105 |
80 |
1.5 |
300 |
405 |
471 |
636 |
|
弯段 |
U |
三 |
105 |
80 |
1.5 |
300 |
405 |
471 |
636 |
|
弯段 |
U |
二 |
105 |
80 |
1.5 |
300 |
405 |
471 |
636 |
|
弯段 |
U |
一 |
105 |
80 |
1.5 |
300 |
405 |
471 |
636 |
|
